显微镜新品
HTDM-S320标准型

端子分析仪是我公司新开发的电线电缆及端子行业测试连接器及线材端子的检测设备,整体设备自动化程度高,把复杂的端子检测流程简单化,高效化,系统化,科学化,稳定化。完全满足实验室及现场测试的需求。

端子截面分析仪的详细介绍:
端子(线束)截面分析仪产品主要特征

      不用树脂凝固 至今为止的树脂凝固法做样品必须从树脂硬化 树脂裁断粗磨研磨。做一个样品要花数小时。端子截()面分析仪不需树脂凝固,制作一个样品只用短短几 分钟。

       ② 端子专用夹具可对应各种尺寸的端子 新开发的夹具可夹紧各类产品端子。 研磨时不用担心咬线牙变形或电线飞出。也不用特殊的技能,谁都可以轻易操作。
端子截()面分析仪附属的标准夹具可对应 AWG8 ~ AWG26 的电线。※ 细线用夹具(AWG26 ~ AWG36)可追加 ※ 树脂凝固样品的专用夹具(可夹最大直径Ø38mm)可追加

      ③ 高性能显微观测仪和专用软件可简单正确地测量长度﹑计算面积。放大倍率从 45 ~ 最大 260 倍。 超过AWG30的极细线也能鲜明地显示出。 用新开发的断面评价专用软件,可测定 CHCW, 能瞬时计算出断面面积。 在最大倍率下的测量精度为 1 ~ 2µm

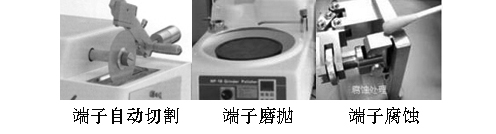

端子实验所用设备:

本公司制作端子样品:

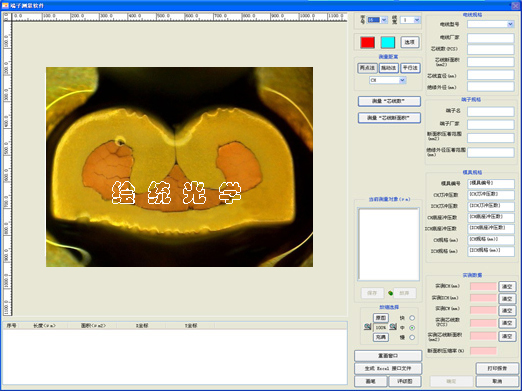

专业的端子分析软件:端子分析更省时、准确、高效

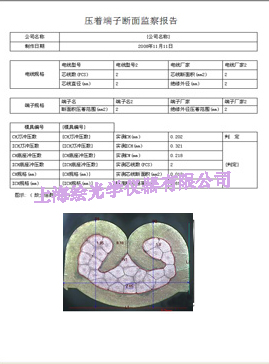

软件报告功能:更完整、更全面

本系统配备中英文处理,语言自动转换,让您的实验提高效率

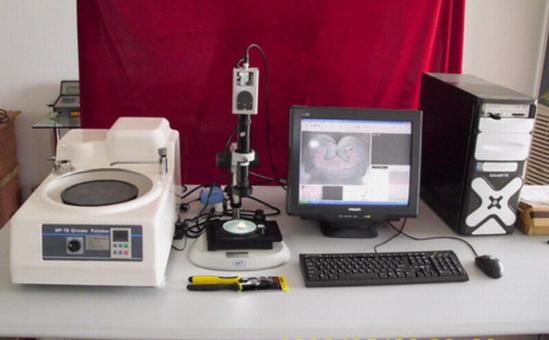

系统成套性:

HTDM-S320标准型系列:
1
、线束端子检测显微镜
2
、适配镜(摄像专用)
3
、摄像器(JVC CCD)
4
、图像采集卡
5
、端子专用分析软件
6
、端子专用设备(端子切割机、端子磨抛机)

对本系统产品,公司还在不断的更新、完事,希望为您创造一个更加完美的端子分析系统   咨询电话:021-51619306
