如何用偏光显微镜观察球晶

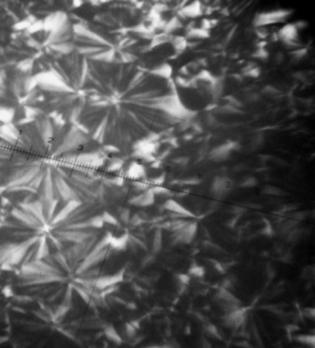

在偏光显微镜下观察到的球晶的形态如下：

可以看到在偏光显微镜里有很多的球晶晶粒紧密排列，球晶晶粒大多呈现球状，球晶很明显的呈现出四个亮区域和四个暗区域，即出现“黑十字现象”。这是由于偏光显微镜的偏振光通过球晶晶粒时，由于各向异性介质，会发生双折射现象。由于干涉相消形成暗区域。

然后可以根据载物台的显微尺，测量其中一个球晶的直径，由于在目镜10倍、物镜10倍时，显微尺的1小格表示长度1 μm。换算到200倍下，相当于2个小格代表1 μm，从图中可以看出其中一个晶粒的直径为36/2=18 μm。
